1. Com és tot el tren UPW
1.1 Purificació gradual de brut a ultrapur
Una línia típica d'aigua ultrapura encarna la "purificació gradual": l'aigua bruta passa primer la filtració multimèdia, el carbó actiu, el suavitzant o UF per eliminar partícules visibles, clor, orgànics i duresa; després un RO de primera passada fa la dessalinització a granel; el permeat de primer pas passa per un tractament entre etapes en un RO de segona passada per a un poliment profund; el permeat de segon pas és el canal EDI formal; després de l'EDI arriba el poliment de filtres de llit mixt, UV i terminals que empenyen la resistivitat a nivells extrems. Cada etapa avança un pas per sobre de l'anterior en lloc de fer-ho tot. Entendre això és el requisit previ per entendre el valor de la doble passada.
1.2 On es troba el RO de segona passada a la cadena
En un sistema de RO de doble pas per al pretractament EDI, el RO de segona passada es bloqueja directament davant de l'EDI com a darrera dessalinització "dura" abans de l'alimentació EDI. El pretractament i la RO de primer pas per davant fan que l'aigua sigui "bruta" a "bastant neta"; la segona passada converteix "bastant net" en "prou net perquè l'EDI ho accepti". Aquesta posició el converteix alhora en un dispositiu dessalinitzador i en un fusible per a EDI: un cop cau, el dispositiu més car n'assumeix les conseqüències directament.

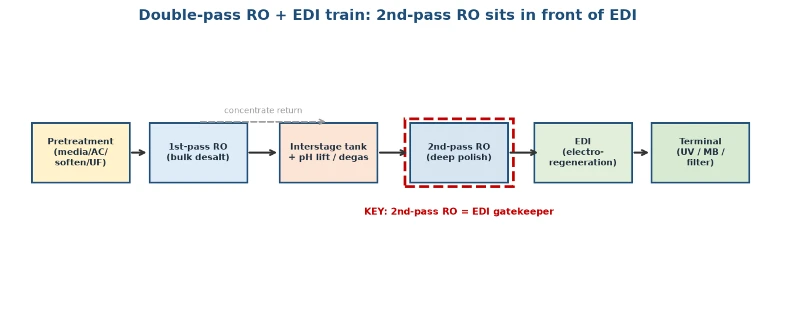

Imatge: Tren RO + EDI de pas doble: el RO de 2n pas es troba davant de l'EDI com a porter
2. Per què el RO de segona passada ha de seure davant de l'EDI
2.1 Protecció de la resina i la pila d'EDI
La vida i l'estabilitat de l'EDI depenen gairebé completament de la neteja del seu feed. Prement la sal residual, la sílice, el bor i la majoria de CO₂ del primer pas permeat una volta més, la segona passada construeix una paret amortidor davant de l'EDI. Sense aquesta paret, qualsevol fluctuació de l'aigua crua es transmet directament a l'EDI, forçant la resina i la pila a treballar amb pitjor alimentació i envellir prematurament. El valor d'aquest "mur" es fa visible només en el tercer i cinquè any d'ús del mòdul.
2.2 Mantenir la "fluctuació" allunyada de la polidora
L'aigua bruta del camp mai és constant: les estacions, el clima i aigües amunt descarreguen tota la qualitat de l'aigua de deriva. Com que la seva alimentació ja està neta, la RO de segona passada tolera la variació de l'alimentació molt millor que la primera passada, suavitzant aquestes fluctuacions abans de lliurar l'aigua a l'EDI. És a dir, la segona passada no només dessalina, sinó que també actua com a estabilitzador de tensió, deixant que el polidor delicat sempre begui aproximadament la mateixa aigua. Per a UPW on "la fluctuació és risc", el valor de l'estabilitzador rivalitza amb la dessalinització mateixa.
2.3 Per què és important el tanc entre escenaris entre els dos passos
En moltes configuracions de doble pas, un dipòsit entre etapes es troba entre el permeat de primer pas i l'alimentació de segon pas. El seu paper no només és l'amortització del flux, sinó que també ofereix la dosificació interetapa, la desgasificació i l'inici/parada independent de cada sala de pas per funcionar. Sense ell, les dues passades s'han de sincronitzar estrictament i qualsevol inici/aturada d'una xoca l'altra. Amb ell, el sistema pot "la primera passada produeix de manera constant, la segona passada es menja sota demanda", augmentant notablement la flexibilitat operativa. Per a cabals petits molt estables, també és possible una connexió directa compacta sense tancs, però això requereix la comprensió ferma de l'enginyer.
3. Els dos trucs de l'Interstage
3.1 Augment del pH: convertint el CO₂ i els ions febles en "formes rebutjables"
Aquest és el pas més valuós en un sistema RO de doble pas per al pretractament EDI. Abans que el permeat de primer pas entri al segon pas, el càustic eleva el pH al rang alcalí feble: el CO₂ dissolt es converteix en bicarbonat (carregat, rebutjat); la sílice i el bor passen de molècules neutres a ions carregats (també rebutjats). Aquest pas és impossible a l'OI de primer pas perquè la duresa de l'aigua bruta escalaria en el moment en què augmenta el pH; però l'alimentació de segona passada ja està neta, de manera que augmentar el pH no comporta cap risc d'escalada. Un petit punt de dosificació millora notablement la capacitat de dessalinització de segon pas: el canvi de rendibilitat més alt de tot el sistema.
3.2 Desgasificació: l'alternativa física a l'eliminació de CO₂
No tots els projectes volen càustic. Un contactor de membrana o un desgasificador al buit entre les passades pot eliminar físicament el CO₂ dissolt, tallant així mateix la càrrega àcida del segon pas. Aquesta ruta estalvia la dosificació, però afegeix una unitat i és més sensible al funcionament: si l'eficiència del desgasificador baixa, el CO₂ torna en silenci. Ja sigui per augmentar el pH o desgasificar, tots dos solucionen el mateix problema: mantenir el CO₂ fora de l'EDI, un químicament i un altre físicament.
3.3 Com triar entre ells
Si la sílice i el bor d'aigua bruta són alts, l'elevació del pH és gairebé obligatòria, perquè només la forma ionitzada els rebutja netament; si el projecte és sensible al compliment de la dosificació, o el CO₂ és el principal enemic mentre la sílice/bor són baixes, la desgasificació s'adapta millor; per a les aigües més estrictes, córrer ambdues no és estrany. La base per triar sempre prové de l'informe de l'aigua, no de "que sona avançat".

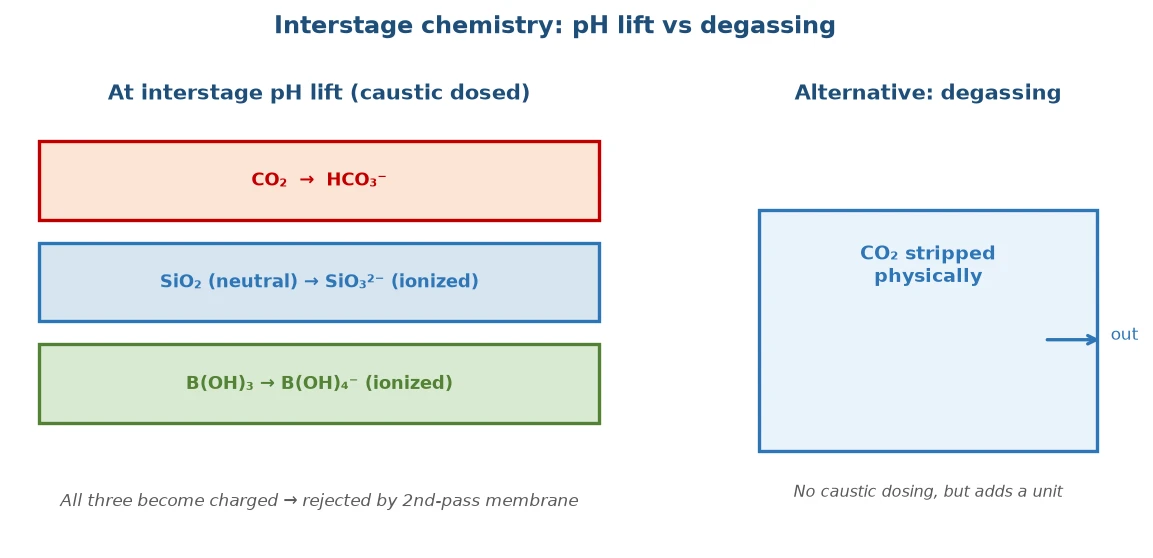

Imatge:Química entre etapes: l'elevació del pH converteix CO2/sílice/bor en formes carregades rebutjables; desgasificació com a alternativa
4. La lògica de la recuperació i el retorn del concentrat
4.1 Alta recuperació a la segona passada
L'alimentació de segona passada és aigua neta baixa en sal i poc contaminant, de manera que pot funcionar amb una recuperació elevada sense preocupar-se per l'escala o la contaminació. Això és el contrari de la primera passada, que s'enfronta a aigua bruta alta en sal i alta contaminació i ha de ser conservadora en la recuperació; la segona passada s'enfronta a "aigua ja pretractada" i pot córrer amb una recuperació més alta. Una alta recuperació significa directament menys descàrrega de concentrat i significa que aquest segon "re-escombrat" gairebé no malbarata aigua.
4.2 Retorns concentrats a la primera passada, petita pèrdua global
Encara que és lleugerament més salat, el concentrat de segon pas encara està molt net i pot tornar completament a l'alimentació de primer pas. Així, les "aigües residuals" de la segona passada no s'aboquen sinó que tornen a correr per la part davantera. La veritable pèrdua d'aigua de tota la configuració de doble pas és molt menor que els sons de "dues etapes cada descàrrega", que també és la raó econòmica per la qual es manté a les línies UPW. Dissenyar bé el retorn del concentrat sovint és més barat que perseguir una recuperació alta d'una sola passada.
5. Instrumentació, enclavaments i CIP
5.1 Què cal supervisar en línia
En un sistema RO + EDI de segona passada, la conductivitat, el pH, el cabal, la pressió diferencial i la temperatura són obligatoris. La conductivitat del permeat de segon pas és especialment crítica: és la porta en temps real que jutja "està qualificada per l'alimentació EDI". Molts sistemes col·loquen un mesurador de conductivitat en línia i una vàlvula de desviació automàtica abans que el permeat de segon pas vagi a EDI: una vegada que la conductivitat supera el llindar, el permeat es desvia automàticament per drenar o reciclar, sense alimentar mai l'EDI. Per senzill que sembli, aquest enclavament és l'última línia que defensa el car mòdul EDI i l'element que més val la pena provar seriosament a l'acceptació.
5.2 El ritme del CIP i el sanejament
Com que la seva alimentació és neta, la freqüència CIP de la RO de segona passada sol ser molt més baixa que la de la primera passada, però de cap manera és "sense neteja". Quan el flux baixa, la pressió diferencial augmenta o la conductivitat es desvia, s'hauria de desencadenar una neteja àcida o càustica. Per als graus sanitaris com el farmacèutic, també es requereix aigua calenta periòdica o sanejament químic. La sensació del ritme de manteniment decideix si el sistema dura deu anys o tres: l'envelliment prematur es remunta a "es veu bé, així que vam ajornar la neteja".
6. Formulari del Mòdul i Automatització
6.1 Muntatge sobre patins i disseny compacte
El modern RO + EDI de doble pas està majoritàriament muntat sobre patins: les bombes, els vaixells, els instruments i els panells de control estan premuntats i pre-tubats, a punt per funcionar connectant l'energia i l'aigua al lloc. Com que és petit, el RO de segona passada sovint comparteix un marc de patinatge amb el primer pas i EDI, embolicant l'"interetapa" amb canonades i vàlvules. Aquest disseny compacte estalvia empremta i redueix els errors de canonades in situ, convertint molta "enginyeria de camp" en "enginyeria de fàbrica".
6.2 L'automatització condueix "Human-Error" al mínim
La lògica PLC + HMI gestiona l'arrencada/parada seqüencial de la bomba, la coordinació de vàlvules entre etapes, les rampes VFD lentes i el flux automàtic de permeat de baixa conductivitat a l'aturada. Incorporar aquesta lògica al controlador és molt més fiable que confiar en l'experiència de l'operador. Per a UPW on "l'apagada és pèrdua de producció", l'automatització no és un avantatge, és obligatòria. Mentrestant, la monitorització remota permet als operadors rebre alarmes d'excursió de conductivitat el primer moment, sense seure a la sala de màquines.
7. Errors de funcionament habituals
7.1 Tractar el segon passi com a "assegurança" i després ignorar-lo
L'error més comú és instal·lar una doble passada i suposar que ara l'alimentació està ben garantit, i després relaxar l'atenció al pretractament de primer pas i a la dosificació entre etapes. La segona passada és un porter, no un bé dels desitjos: si els que estan al davant descuiden el seu deure, també serà arrossegat. Calibrar el conductímetre de segona passada regularment i observar el pH entre etapes són les accions diàries de més valor.
7.2 Ignorant l'estabilitat de la dosificació interetapa
La bomba dosificadora pH-lift, un cop inestable, fa que la capacitat de dessalinització de segona passada sigui una muntanya russa. Molts llocs amb "bo un moment, dolent el següent" es remunten a una dosificació interetapa inestable, no a la membrana de segon pas. Fer que el sistema de dosificació sigui redundant i alarmat és molt més barat que substituir les membranes després.
8. Tres coses que cal resoldre abans de la configuració
Després de decidir que "necessitem una doble passada", tres coses encara es desplacen amb els projectes. En primer lloc, la fiabilitat de la dosificació entre etapes: la bomba d'elevació de pH ha de ser redundant i alarmada, idealment amb un control de pH de bucle tancat, no verificada per una persona segons un programa. En segon lloc, calibratge del mesurador de conductivitat de segon pas: és la porta d'alimentació EDI; si es deriva, l'aigua fora de les especificacions s'introdueix a l'EDI, de manera que el cicle de calibratge pertany al manual de manteniment. En tercer lloc, la canonada de retorn del concentrat: punt de retorn, vàlvula i contrapressió s'han de dissenyar correctament, o bé el concentrat de segona passada es desaprofita o xoca la primera passada. Tots aquests són elements de "petit enllaç, gran conseqüència" que s'han de fixar en l'etapa de dibuix.
9. Tancament: Balanç hídric primer → Classificació de l'aigua Següent → Recuperació últim
Tornar a la metodologia: dissenyar aSistema RO de doble pas per al pretractament EDI, no dibuixeu primer la segona passada.Feu primer el balanç d'aigua- volum d'aigua bruta, fluctuació, destinació del concentrat;després classificar la qualitat de l'aigua- En comparació amb la finestra de tolerància de l'EDI, puntueu el primer pas permeat ítem per element per confirmar si el segon pas i l'interetapa han d'orientar el CO₂, la sílice o el bor;finalment calculeu el període d'amortització- Pesar les bombes, les membranes, la dosificació i l'energia de la segona passada amb la vida útil de l'EDI i les parades reduïdes que estalvia. Taihe Environmental Protection, en RO de doble pas que integra patins amb pretractament EDI, segueix exactament aquesta línia per fusionar "desalinització - polit - estabilització" en un sistema fiable, deixant que la línia UPW compleixi les especificacions i suporti anys de funcionament.
